А история такая. Есть у меня лучший друг Иван. Друг, который за меня в огонь и медные трубы (надеюсь у всех есть хотя бы один такой). Приближался его день варенья, и нужно было организовывать подарок. Но вот незадача, сложно ему подобрать подарок — во первых он лучший друг, а во вторых он дизайнер – то есть, что-то обыкновенное не проканает. До дня рождения оставалось два месяца, стал думать, что же ему сварганить.
Он любитель длинных посиделок, философских бесед, атмосферы, комфорта и мягкого света. После раздумий решил сделать ему небольшую настольную лампу с приятным светом, что-то по атмосфере напоминающее свечи.
В данной статье я поделюсь процессом изготовления такой лампы, ну и просто постараюсь порадовать глаз фотками.
Содержание статьи / Table Of Contents
↑ Все началось с такого вот незатейливого наброска
Планировалось сделать корпус лампы из алюминия со щечками из американского ореха, ножку из гнутого прутка, вставленного в латунные или бронзовые держатели. Верхняя часть — стекло, которое сидит на пластиковой вставке. Внутри стекла медная структура с парой-тройкой лампочек и работать лампа должна от USB.
Чертежей особых не делал, четко определил задумку, материалы и сразу окунулся в работу.
Готовый результат покажу в конце статьи, а пока за работу!
↑ Приступим!

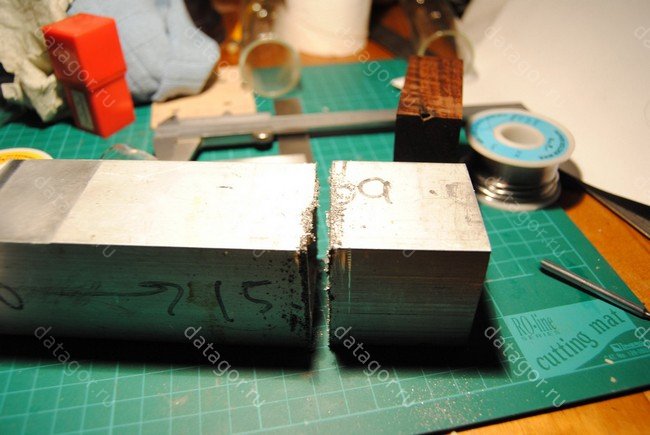

Первым делом был найден кусок алюминиевого профиля и под него изготовлен стеклянный колпак. От этой пары и «плясал» с размерами и пропорцией.Отрезал кусок профиля с припуском по размеру.
![Настольная лампа в стиле "Steampunk". Подарок лучшему другу](http://cp.datagor.ru/uploads/posts/2015-10/1444407377_process-002.jpg)
Выравниваем.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444407412_process-004.jpg)
Выбираем кусок дерева. Выбор мой пал на американский орех за его относительную твердость, темно-коричневый цвет и красивый рисунок (особенно когда покрываешь маслом).
![](http://cp.datagor.ru/uploads/posts/2015-10/1444407371_process-008.jpg)
Распиливаю с припуском. Использую пилу фирмы Irwin с тонким и гибким полотном, мелким и длинным зубом для точных пропилов. Замечательный инструмент для тех, кто любит работать с деревом, недорогой и при первой работе чувствуешь, что деньги вложены не зря, пилит легко и идеально ровно. Советую!
![](http://cp.datagor.ru/uploads/posts/2015-10/1444407434_process-009.jpg)
Фрезеруем посадочные места для алюминиевого профиля.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444407763_ivans-project-03.jpg)
Сверлим в боковинках центральные отверстия.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444407419_process-022.jpg)
Собираем пакет: боковинка, центр, боковинка (предварительно обозначив стороны цифрами изнутри) и стягиваем вместе.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444407431_process-023.jpg)
Фрезеруем пакет вместе, чтобы дерево и металл идеально подходили друг к другу.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444407984_ivans-project-04.jpg)
Результат. Не обращайте внимания на пятна масла на дереве — это только предварительная обработка
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408022_ivans-project-05.jpg)

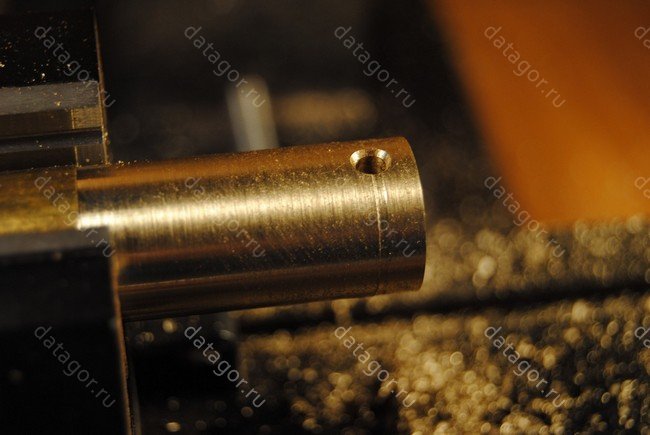

Берем латунную заготовочку и сверлим посадочное отверстие под ножку.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408176_process-030.jpg)
Протачиваем, полируем и отрезаем. Изготовил 2 штуки.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408151_ivans-project-07.jpg)
Пакет разбираем и растачиваем в деревяшках отверстия под крепеж ножки. Отверстие на две десятки больше латунных вставок (на случай если дерево будет «играть») да и собирать легче.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408101_ivans-project-09.jpg)
Примерка.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408086_ivans-project-10.jpg)
Теперь вытачиваем и полируем посадочную колонну для стеклянного колпака.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408138_ivans-project-11.jpg)
Первая стадия – заготовка. Теперь нужно отфрезеровать каналы для контактов просверлить крепежные отверстия.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408158_ivans-project-12.jpg)
Фрезеруем каналы.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408121_ivans-project-13.jpg)
Переворачиваем и соединяем каналы.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408430_process-372.jpg)
Готово.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408124_ivans-project-16.jpg)

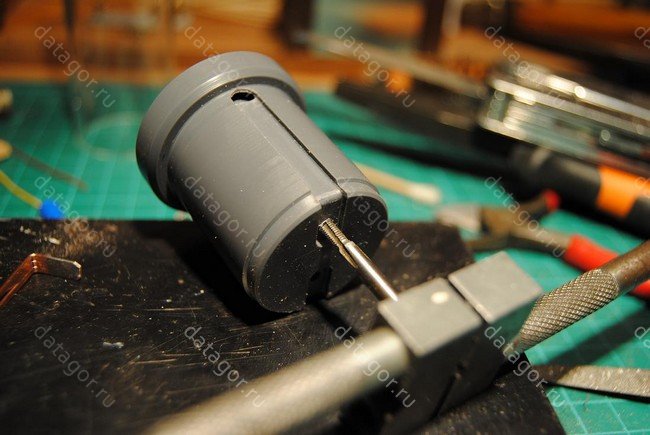

Теперь отверстия и резьбы.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408067_ivans-project-17.jpg)
На очереди изготовление болтиков и маленьких крепежных столбиков.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408119_ivans-project-14.jpg)
Делаем небольшую прямую накатку у основания и готово.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408654_process-365.jpg)
Сверлим посадочные отверстия для колонны. Отвлекся, а стружка тем временем успела исцарапать всю поверхность, но не страшно все равно финальная обработка поверхностей все еще впереди.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408804_process-420.jpg)
Еще отверстия.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408161_ivans-project-18.jpg)
Примерка крепежа провода в нижней части.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408120_ivans-project-19.jpg)
Пришла пора делать ножку. Примеряюсь к пропорциям.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408162_ivans-project-20.jpg)
Прутка подходящего не нашлось, пришлось использовать железную ручку от ведра (только Ивану не рассказывайте).
Еще нужно отрезать и покрасить.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408154_ivans-project-21.jpg)
И снова на фрезерный. Канавки для ножек.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408079_ivans-project-22.jpg)
Готово.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444408143_ivans-project-23.jpg)
Первая сборка. Доволен, все получилось точно.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444409287_process-494.jpg)
Все! Можно выфрезеровывать поверхности «начисто».
![](http://cp.datagor.ru/uploads/posts/2015-10/1444409292_process-539.jpg)
↑ Теперь займемся деталями
Раскатываем медный провод в прямоугольный профиль и спаиваем в «шину», сверлим отверстия и немного шлифуем.![](http://cp.datagor.ru/uploads/posts/2015-10/1444409312_process-546.jpg)
Обезжириваем и покрываем лаком.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444409319_process-564.jpg)
Колонна в сборе.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444409387_process-581.jpg)
![](http://cp.datagor.ru/uploads/posts/2015-10/1444409373_process-589.jpg)
Основные детали готовы.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444409383_process-611.jpg)
Поехали дальше. Сверлим дополнительные отверстия и вставляем малюсенькую сигнальную лампочку накаливания.
Никаких светодиодов, даже не думайте об этом, все должно светить желтым мягким светом!
![](http://cp.datagor.ru/uploads/posts/2015-10/1444409681_process-634.jpg)
Собираем все воедино.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444409752_process-640.jpg)
Проверяем работоспособность лампочки. Гарно!
![](http://cp.datagor.ru/uploads/posts/2015-10/1444409712_process-656.jpg)
И снова раскатываем медный провод в прямоугольник и выпрямляем медным молотком.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444409938_process-658.jpg)
Спаиваем в ровную шину.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444409872_process-659.jpg)
Гнем такие вот ушки. Пока согнул пару нормальных, пришлось немного попортить материал.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444409870_process-661.jpg)
Спаиваем их с шинами и полируем место спая.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444409863_process-666.jpg)

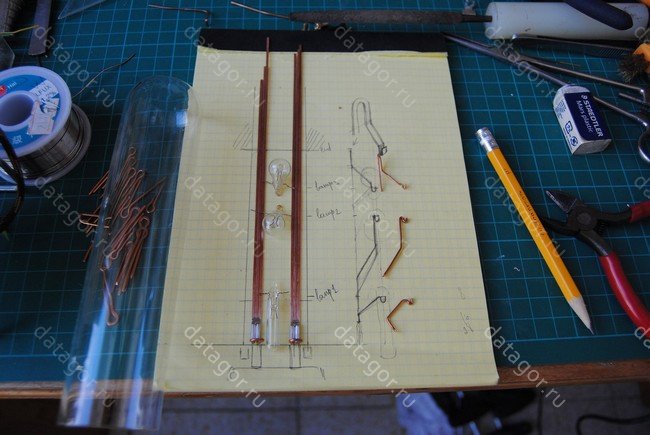

Шины готовы, теперь продумываю расположение лампочек и как гнуть провода.
Права на ошибку я не имею! Больно долго эти шины делать. Вроде кажется, чего там, три проволочки, раз-два и готово. А попробуйте их раскатать идеально одной толщины, затем выровнять, спаять без зазора, плюс ушки и под конец все отполировать!
В дополнение, когда буду гнуть обе части, должны получиться идеально симметрично. Поэтому каждый загиб продумывается заранее, справа вы можете увидеть часть проб.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444410047_process-668.jpg)
Первые шаги, стараюсь никуда не спешить. Сложность составили загибы верхние, которые пришлось гнуть в широкой плоскости прямоугольного сечения провода.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444410073_process-677.jpg)
Продолжаем извращаться.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444410039_process-711.jpg)
Вот и все!
![](http://cp.datagor.ru/uploads/posts/2015-10/1444410015_process-717.jpg)
Теперь изготавливаем колечки и впаиваем их в ушки. Спаять нужно так, чтобы припой остался внутри ушка и не растекся на внешнюю поверхность меди.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444410043_process-746.jpg)
Впоследствии лампочки будут впаяны в колечки.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444410093_process-757.jpg)
После полировки.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444410346_ivans-project-39.jpg)
Затем обезжирил в растворителе.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444410368_ivans-project-38.jpg)
Ну и лакировка следом.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444410412_ivans-project-40.jpg)
Дальше финальная сборка – припаивание лампочек, повторное покрытие спаев лаком, покраска красным и черным лаком кончиков проводов и всякие прочие мелочи. Это уже менее интересно.
![](http://cp.datagor.ru/uploads/posts/2015-10/1444406523_ivans-lamp-6.jpg)
Чувствую, утомил я вас… Всё, всё! Вот ещё раз набросок для сравнения задумки с результатом.
Ну и собственно результат (эти фотографии можно увеличивать):
Именинник был в «свинячьем» восторге и теперь с лампой не расстается, даже когда переехал в другую страну работать, взял с собой только шмотки и лампу.
Надеюсь, и вам немного глаз порадовал.
Спасибо за внимание!
Даниил
